解决PlantUML中文显示问题的指南

摘要

本文将详细介绍如何解决PlantUML中出现的中文乱码问题，包括安装中文字体、设置文件编码等方法，确保在使用PlantUML时能够正确显示中文字符。PlantUML是一种通过简单的文本描述生成图表的工具，但在处理中文字符时，常常会遇到乱码问题。 1

在Windows平台下使用Emacs时，PlantUML默认使用系统编码（如GB2312），而文件编码通常是UTF-8，这会导致中文字符显示为乱码。解决方法是在代码块的选项中添加 :cmdline -charset utf-8，以确保PlantUML使用UTF-8编码。

在Mac平台上，通过Docker容器安装PlantUML并添加中文字体支持是一个有效的解决方案。由于Docker容器默认的Linux发行版通常不包含有版权的中文字体，需要手动安装相应的字体，如宋体。 2

在Redmine中使用PlantUML插件时，也会遇到中文乱码问题。解决方法是安装 [fonts-arphic-uming](prompt://ask_markdown?question=fonts-arphic-uming) 中文字体，并设置字符编码为UTF-8。具体步骤包括生成并设置中文环境变量，如 [locale-gen zh_CN.UTF-8](prompt://ask_markdown?question=locale-gen+zh_CN.UTF-8) 和 [export LANG=zh_CN.UTF-8](prompt://ask_markdown?question=export+LANG=zh_CN.UTF-8)。 3

在执行PlantUML的Java命令时，加上编码设置 -charset UTF-8 也可以解决中文乱码问题。例如，使用命令 [java -jar plantuml.jar -charset UTF-8](prompt://ask_markdown?question=java+-jar+plantuml.jar+-charset+UTF-8) demo03.txt 可以确保生成的图表正确显示中文字符。 4

📝 问题描述

在使用PlantUML绘制图表时，中文乱码问题是一个常见的困扰。许多用户在生成图表时，发现中文字符显示为一堆方块或乱码，严重影响了图表的可读性和美观性。 5

这种乱码问题不仅影响了图表的视觉效果，还可能导致信息传达的错误。例如，在时序图中，中文注释和标签无法正确显示，可能会让读者误解图表的含义。

乱码问题的出现，主要是由于PlantUML默认使用系统编码，而不是UTF-8编码。这导致在处理包含中文字符的文件时，无法正确解析和显示这些字符。

此外，PlantUML缺少中文字体也是导致乱码的一个重要原因。没有安装适当的中文字体，PlantUML无法正确渲染中文字符，最终显示为方块或乱码。

总的来说，PlantUML中的中文乱码问题不仅影响了用户体验，还可能导致信息传达的错误和误解。因此，解决这一问题对于需要使用中文字符的用户来说至关重要。 6

saubcy.com

community.atlassian.com

🔍 原因分析

PlantUML中出现中文乱码的主要原因之一是字体缺失。PlantUML默认使用系统字体，但许多系统并未预装中文字体，导致在生成图表时无法正确显示中文字符。特别是在Docker容器或Linux系统中，默认的字体库通常不包含中文字体，这会导致显示方块或乱码。

另一个导致中文乱码的主要原因是文件编码问题。PlantUML默认使用系统编码，而许多系统的默认编码并非UTF-8，这会导致在处理包含中文字符的文件时出现乱码。例如，在Windows平台上，系统默认编码可能是GB2312，而PlantUML需要UTF-8编码来正确显示中文字符。

在执行PlantUML命令时，如果未指定正确的字符编码，也会导致中文乱码问题。通过在命令行中添加-charset UTF-8参数，可以确保PlantUML使用UTF-8编码，从而正确显示中文字符。这种方法在多种平台上都适用，包括Windows和Docker容器。

此外，PlantUML的某些在线编辑器对非英文字体的支持有限，这也可能导致中文乱码问题。这些编辑器通常不包含中文字体，或者未正确设置字符编码，导致在生成图表时无法正确显示中文字符。

💡 解决方法

解决PlantUML中文乱码问题的第一步是安装中文字体。不同操作系统的安装方法有所不同。在Windows平台上，可以通过安装字体包来解决乱码问题。例如，安装fonts-arphic-uming字体包可以有效解决中文显示为方块的问题。

在Linux系统中，除了安装中文字体外，还需要生成并设置中文环境。可以通过执行以下命令来完成：locale-gen zh_CN.UTF-8，然后设置环境变量：export LANG=zh_CN.UTF-8，export LANGUAGE=zh_CN.UTF-8，export LC_ALL=zh_CN.UTF-8。

在Mac系统上，可以通过Docker容器来运行PlantUML，并在容器中安装中文字体。由于Docker容器默认的Linux发行版通常不包含中文字体，因此需要手动安装。例如，可以安装宋体字体来支持中文显示。

除了安装中文字体，设置文件编码为UTF-8也是解决PlantUML中文乱码的关键步骤。在执行PlantUML命令时，可以通过添加-charset UTF-8参数来指定编码。例如，执行命令java -jar plantuml.jar -charset UTF-8 demo03.txt。

在Emacs中使用PlantUML时，可以在代码块的选项中添加:cmdline -charset utf-8来解决乱码问题。例如，在代码块中添加#+BEGIN_SRC plantuml :file "output.png" :cmdline -charset utf-8。

通过以上方法，可以有效解决PlantUML中文乱码问题，确保在使用PlantUML时能够正确显示中文字符。无论是安装中文字体还是设置文件编码，都是解决乱码问题的重要步骤。

🔧 安装中文字体

在解决PlantUML中文乱码问题时，安装中文字体是一个关键步骤。首先，我们需要安装字体管理工具。在Linux系统上，可以使用以下命令安装fontconfig和xfonts-utils：apt install [fontconfig](prompt://ask_markdown?question=fontconfig) 和 apt install xfonts-utils。

接下来，以“宋体常规”为例，我们需要从Windows的字体目录[C:\Windows\Fonts]下找到simsun.ttc文件。然后，在Linux系统上新建一个字体存放目录，并将simsun.ttc文件上传到该目录。

在上传字体文件后，需要执行一系列命令来安装字体：mkfontscale，mkfontdir，fc-cache -fv，并通过source /etc/profile重新加载系统环境变量。最后，重启Tomcat服务器以应用更改。

在Mac系统上，由于PlantUML项目本身并不支持直接安装，因此需要通过Docker容器的方式运行。首先，提取PlantUML的Docker镜像并运行PlantUML服务器容器。可以通过浏览器访问PlantUML服务器，网址是http://localhost:8080/。

在Docker容器中安装中文字体时，首先需要查看当前支持的字体。在PlantUML页面的输入框中输入相应代码，将会显示当前可用的字体。如果没有找到宋体，则需要添加自定义字体。

进入Docker容器后，运行命令安装字体管理工具，并新建字体存放目录。上传宋体字体文件到该目录，创建字体缩放目录，生成字体目录的索引文件，重建字体缓存，并重新加载系统的环境变量设置。最后，重启容器。

www.cheney.app

⚙️ 设置文件编码

在使用PlantUML时，中文字符显示乱码的一个主要原因是文件编码设置不正确。PlantUML默认使用系统编码，而在许多情况下，这个编码并不是UTF-8，从而导致中文字符无法正确显示。

要解决这个问题，首先需要确保PlantUML的文件编码设置为UTF-8。在Emacs中使用PlantUML时，可以在代码块的选项中添加 :cmdline -charset utf-8，这样可以强制PlantUML使用UTF-8编码。

例如，假设我们有一个PlantUML代码块，原始代码可能会导致中文乱码。通过在代码块中添加 :cmdline -charset utf-8，可以确保生成的图像正确显示中文字符。

在Docker环境中使用PlantUML时，也需要设置字符编码为UTF-8。可以通过修改PlantUML的启动脚本来实现这一点。例如，在启动脚本中添加 -charset UTF-8 参数，确保PlantUML在生成图像时使用UTF-8编码。

具体来说，可以创建一个新的启动脚本 /usr/bin/plantuml，内容如下：#!/bin/bash /usr/bin/java -Djava.io.tmpdir=/var/tmp -Djava.awt.headless=true -jar /usr/bin/plantuml.jar -charset UTF-8 ${@}。这样，每次运行PlantUML时都会使用UTF-8编码。

通过以上方法设置文件编码为UTF-8，可以有效解决PlantUML中中文字符显示乱码的问题，确保生成的图像能够正确显示中文。

🌐 使用主题

在使用PlantUML主题时，用户可能会遇到中文显示问题。具体表现为在不加主题时，中文显示正常，但一旦加上某些主题，中文就无法正常显示。 7

例如，在使用!theme metal主题时，中文字符会变成乱码或无法显示。这个问题在更换其他主题时也会出现，表明问题与主题的字体设置有关。

解决这个问题的一个有效方法是手动设置字体。通过指定一个支持中文的字体，可以确保在使用主题时中文字符能够正确显示。

具体操作步骤包括在PlantUML配置文件中添加字体设置。例如，可以在代码中添加skinparam defaultFontName 宋体，以确保使用宋体字体来显示中文字符。

此外，确保文件编码为UTF-8也是解决中文显示问题的关键步骤。通过在PlantUML配置中明确指定编码，可以避免因编码不一致导致的乱码问题。

emacs-china.org

📚 参考资料

在解决PlantUML中文显示问题时，参考资料是非常重要的。首先，可以参考Cheney’s Blog中的文章，该文章详细介绍了如何在Mac上通过Docker容器安装PlantUML，并为其添加中文字体支持。具体步骤包括提取PlantUML的Docker镜像、运行PlantUML服务器容器以及查看当前支持的字体等。

另一个有用的资源是文翼的博客，该博客介绍了在Redmine中使用PlantUML插件时遇到的中文乱码问题。文章指出，需要安装fonts-arphic-uming中文字体，并设置字符编码为UTF-8，以确保中文字符能够正确显示。

在腾讯云开发者社区的文章中，作者详细描述了在Windows平台下使用Emacs和PlantUML时遇到的中文乱码问题。解决方法是设置文件编码为UTF-8，并在code block的option中添加~:cmdline -charset utf-8~。

此外，寻梦丄天涯的博客也提供了一些关于PlantUML中文乱码问题的解决方案。文章建议在OnApplicationQuit()中关闭Socket连接，并确保程序的健壮性，以避免空指针、内存溢出和死循环等问题。

最后，想啥侃啥的博客简要介绍了通过安装中文字体来解决PlantUML中文乱码问题。虽然文章内容较为简短，但提供了一个简单而有效的解决方案。

如何优化和维护使用Plantuml高级语法创建的复杂图表，以确保其在长期项目中的可读性和可维护性？

Generated with sparks and insights from 43 sources

blog.csdn.net

Introduction

使用一致的语法和风格：确保所有团队成员使用一致的PlantUML语法和风格，以提高图表的可读性和可维护性。
定期更新图表：在项目的不同阶段定期更新UML图表，以反映最新的设计和实现。
使用注释和文档：在PlantUML代码中添加注释和文档，以解释复杂的部分和设计决策。
分解复杂图表：将复杂的图表分解为多个子图表，每个子图表专注于系统的一个特定部分。
版本控制：将PlantUML文件纳入版本控制系统，以便跟踪更改和协作。
使用颜色和样式：通过使用不同的颜色和样式来区分不同类型的元素和关系，提高图表的可读性。
自动生成图表：使用自动化工具从代码生成UML图表，以确保图表与代码保持同步。
集成与其他工具：将PlantUML与其他开发工具（如IDE和文档生成器）集成，以提高工作效率。

一致的语法和风格 1

统一的语法：确保所有团队成员使用相同的PlantUML语法规则。
风格指南：制定并遵循PlantUML风格指南，以保持图表的一致性。
代码审查：定期进行代码审查，确保PlantUML图表符合团队的标准。
培训和文档：为团队成员提供PlantUML培训和文档，以确保他们了解并遵循最佳实践。
模板和示例：创建和共享PlantUML模板和示例，以帮助团队成员快速上手。

blog.csdn.net

定期更新图表 1

项目阶段更新：在项目的不同阶段（如需求分析、设计、实现和测试）定期更新UML图表。
变更管理：记录和管理图表的变更，以确保图表始终反映最新的设计和实现。
团队协作：定期召开团队会议，讨论和更新UML图表。
自动化更新：使用自动化工具从代码生成和更新UML图表。
版本历史：保留图表的版本历史，以便回溯和审查设计决策。

blog.csdn.net

juejin.cn

blog.csdn.net

使用注释和文档 1

注释：在PlantUML代码中添加注释，以解释复杂的部分和设计决策。
文档：为每个UML图表编写详细的文档，描述其目的和内容。
注释标准：制定注释标准，确保所有注释清晰、一致。
自动生成文档：使用工具自动生成UML图表的文档。
示例和模板：提供注释和文档的示例和模板，帮助团队成员快速上手。

blog.csdn.net

m.adipexdrugstore.com

www.cnblogs.com

分解复杂图表 1

模块化设计：将复杂的系统分解为多个模块，每个模块使用单独的UML图表表示。
子图表：创建多个子图表，每个子图表专注于系统的一个特定部分。
层次结构：使用层次结构表示系统的不同层次和组件。
链接图表：在不同的UML图表之间建立链接，展示它们之间的关系。
示例：提供分解复杂图表的示例，帮助团队成员理解和应用。

版本控制 1

版本控制系统：将PlantUML文件纳入版本控制系统（如Git），以便跟踪更改和协作。
变更记录：记录每次更改的原因和内容，确保团队成员了解图表的演变过程。
分支策略：使用分支策略管理不同版本的UML图表。
合并和冲突解决：制定合并和冲突解决策略，确保图表的一致性。
自动化集成：将PlantUML与CI/CD工具集成，实现自动化版本控制。

www.cnblogs.com

blog.csdn.net

blog.51cto.com

xie.infoq.cn

使用颜色和样式 1

颜色区分：使用不同的颜色区分不同类型的元素和关系。
样式定制：定制元素的样式（如字体、边框和背景），提高图表的可读性。
全局设置：使用skinparam命令设置全局默认颜色和样式。
一致性：在一个项目或文档中保持颜色和样式的一致性。
可访问性：考虑颜色盲和对比度，确保图表对所有用户都是可访问的。

www.cnblogs.com

github.com

plantuml.com

blog.51cto.com

www.cnblogs.com

自动生成图表 1

代码生成：使用工具从代码生成UML图表，确保图表与代码保持同步。
自动化脚本：编写自动化脚本，定期生成和更新UML图表。
集成工具：将PlantUML与IDE和文档生成器集成，实现自动化图表生成。
实时更新：使用实时更新工具，确保图表始终反映最新的代码状态。
示例：提供自动生成图表的示例和工具推荐，帮助团队成员快速上手。

outdegree.top

blog.51cto.com

blog.csdn.net

outdegree.top

blog.csdn.net

集成与其他工具 1

IDE集成：将PlantUML与常用的IDE（如Visual Studio Code）集成，提高工作效率。
文档生成器：与文档生成器（如Doxygen）集成，自动生成项目文档。
CI/CD集成：将PlantUML与CI/CD工具集成，实现自动化图表生成和更新。
插件和扩展：使用PlantUML的插件和扩展，增强其功能和可用性。
示例：提供集成与其他工具的示例和教程，帮助团队成员快速上手。

blog.51cto.com

paul.pub

www.cnblogs.com

www.coderxing.com

www.cnblogs.com

使用PlantUML高级语法创建复杂图表的最佳实践

摘要

本文将介绍如何使用PlantUML的高级语法和功能来创建复杂的图表。PlantUML是一种开源的文本描述语言，可以通过简单的文本描述来绘制各种类型的图形，包括类图、时序图、用例图等。
通过实际案例和示例代码，本文将展示如何利用PlantUML的高级功能来创建复杂的UML图表。我们将探讨类图、时序图、活动图等的复杂绘制方法，帮助开发者更高效地绘制UML图表。
PlantUML不仅适用于简单的UML图表，它还能够处理更复杂的设计。通过深入了解和应用PlantUML的高级特性，开发者可以更加灵活和有效地表达复杂的软件设计。
本文将详细介绍如何使用PlantUML创建复杂的类图、时序图和流程图，并提供实际项目中的PlantUML图表示例，展示其在复杂系统可视化中的应用。
通过这些实际案例和示例代码，开发者可以掌握PlantUML的高级语法和功能，从而提高设计的准确性和团队成员之间的沟通效率。

🌟 高级语法概述

PlantUML的高级语法使得开发者能够创建复杂的UML图表，包括类图、时序图和活动图等。通过这些高级功能，开发者可以更精确地描述系统的设计和行为。
在类图中，PlantUML支持定义接口、成员关系、包、泛型和注释等高级功能。类图的设计语法与编程语言的传统语法相似，这种相似性为开发人员提供了一个熟悉的环境，从而使创建图表的过程更简单、更直观。
时序图的高级功能包括组合片段和ALT抉择片段等。这些功能允许开发者更详细地描述对象之间的交互和条件分支，从而更准确地反映系统的动态行为。
活动图的复杂绘制方法包括使用泳道图和关键逻辑角色分析。通过这些高级功能，开发者可以清晰地展示系统中的流程和角色之间的关系。
此外，PlantUML还支持预处理指令，如条件编译和循环。这些特性可以用来创建动态和可配置的图表，使得图表能够根据不同的条件显示不同的内容。
通过深入了解和应用PlantUML的这些高级特性，开发者可以更加灵活和有效地表达复杂的软件设计。这不仅提高了设计的准确性，也提升了团队成员之间的沟通效率。

📊 类图高级功能

在PlantUML中，创建复杂的类图需要掌握一些高级功能。这些功能包括定义接口、成员关系、包、泛型和注释等。通过这些高级功能，开发者可以更精确地描述类之间的相互作用和结构。
定义类和接口是创建类图的基础。在PlantUML中，定义一个类非常简单，使用class关键字即可。例如：class 类名 { + 属性1: 类型1 - 属性2: 类型2 # 方法1(): 返回类型1 ~ 方法2(param: 类型): 返回类型2 }。其中，+、-、#和~分别表示公有、私有、受保护和包内可见的成员。定义接口与定义类相似，只需将class关键字替换为interface即可。
为了组织和布局包含众多元素和关系的大型图表，PlantUML提供了多种机制，例如包（package）、命名空间（namespace）和模块（module）。使用这些结构可以帮助清晰地分隔和组织图表中的不同部分。例如，可以使用package关键字来组织类：package 包名 { class 类A class 类B }。
在类图中，除了基本的关系类型，PlantUML还支持更复杂的关系表示，如依赖（..>）、聚合（o--）和组合（*--）。正确使用这些高级关系可以帮助更精确地描述类之间的相互作用。例如，聚合关系表示一个类包含另一个类，但两者的生命周期是独立的，而组合关系则表示一个类的生命周期依赖于另一个类。
PlantUML还支持泛型的表示，这对于描述模板类和接口非常有用。通过在类名后添加尖括号和类型参数，可以清晰地表示泛型。例如：class 类名<T> { + 属性: T }。这种表示方法使得类图能够更好地反映实际的代码结构和设计模式。

🔄 流程图最佳实践

流程图是表达算法、工作流程或系统流程的强大工具，在软件开发和文档编制中扮演着重要角色。通过视觉化的方式，流程图帮助开发者和团队成员清晰地理解和表达复杂的逻辑和流程。
在使用PlantUML绘制流程图时，首先需要了解其基本组件。这些组件不仅是构建流程图的基石，而且它们的正确使用和组合能够提升流程图的清晰度和有效性。基本组件包括开始和结束符号、处理步骤、决策点等。
开始和结束符号通常用圆形或椭圆形表示，标志着流程的起点和终点。在PlantUML中，这些符号可以通过:开始;和:结束;语句来表示。处理步骤通常用矩形表示，代表流程中的一个操作或命令。
为了绘制复杂的流程图，PlantUML提供了多种机制来帮助组织和布局这些元素。例如，使用包（package）、命名空间（namespace）和模块（module）可以帮助清晰地分隔和组织图表中的不同部分。
泳道图是另一种常见的流程图类型，用于表示不同角色或部门在流程中的职责。通过将流程划分为多个泳道，可以清晰地展示每个角色在流程中的具体任务和相互关系。
在PlantUML中，泳道图可以通过定义不同的泳道并在其中添加流程步骤来实现。例如，可以使用|泳道名称|语法来定义泳道，并在其中添加具体的流程步骤。
关键逻辑角色分析是绘制复杂流程图的另一重要方面。通过分析流程中的关键角色及其相互关系，可以更好地理解和优化流程。在PlantUML中，可以通过定义不同的角色并在流程图中展示其交互来实现这一点。
例如，在一个订单处理系统中，可以定义客户、销售人员、仓库管理员等角色，并展示他们在订单处理流程中的具体任务和相互关系。这样可以帮助团队成员更好地理解和优化整个流程。
通过实际案例展示如何使用PlantUML绘制复杂的流程图，可以帮助开发者更高效地绘制和理解复杂系统的流程。例如，可以通过一个电商系统的订单处理流程图，展示如何使用PlantUML定义不同的角色和流程步骤，并通过泳道图清晰地展示各角色的职责。

🕒 时序图高级应用

时序图在软件工程中用于展示对象间交互的序列，特别强调消息流的时间顺序。PlantUML中的时序图不仅直观地展现了消息如何在不同对象间传递，还揭示了系统的运作机制。通过使用PlantUML的高级功能，我们可以创建更复杂和详细的时序图。
时序图的基本元素包括参与者（Participant）、生命线（Lifeline）、消息（Message）和激活（Activation）。在PlantUML中，这些元素可以通过简洁的语法来定义。例如，参与者可以通过 participant 关键字来创建，生命线是自动生成的，消息通过箭头来表示，激活通过加粗的线来表示。
为了更好地理解时序图的绘制方法，我们来看一个具体的例子。假设我们正在开发一个简单的C++应用，其中包括用户界面（UI）、数据库（Database）和日志系统（Logger）。用户提交请求给UI，UI再查询Database，最后Database返回数据给UI，同时Logger记录整个过程。
在PlantUML中，这个过程可以用以下代码表示：@startuml participant "用户界面" as UI database "数据库" as DB participant "日志系统" as Logger UI -> DB : 查询请求 activate DB DB -> Logger : 记录查询 activate Logger Logger --> DB : 记录完成 deactivate Logger DB --> UI : 返回结果 deactivate DB @enduml。这段代码将生成一个详细的时序图，展示了各个组件之间的交互。
PlantUML还支持使用组合片段（Combined Fragments）来表示复杂的控制流逻辑。组合片段包括多种类型，如ALT（抉择片段）、OPT（可选片段）和LOOP（循环片段）。其中，ALT片段用于表示IF-ELSE逻辑。
例如，以下代码展示了如何使用ALT片段来表示一个简单的IF-ELSE逻辑：package se; public class Test { public static void main(String[] args) { Student student = new Student(); if (student.isGender()){ Mapper mysql = new MySqlMapper(); mysql.insert(student); }else { Mapper sqlServer =new SqlserverMapper(); sqlServer.insert(student); } } } class Student{ private boolean gender = true; public boolean isGender() { return gender; } } interface Mapper{ public void insert(Student student); } class MySqlMapper implements Mapper{ @Override public void insert(Student student) { //持久化到Mysql } } class SqlserverMapper implements Mapper{ @Override public void insert(Student student) { //持久化到SqlServer } } }。
使用PlantUML表示上述代码中的IF-ELSE逻辑，可以绘制如下时序图：@startuml participant "Main" participant "Student" participant "MySqlMapper" participant "SqlserverMapper" Main -> Student : isGender() alt gender == true Main -> MySqlMapper : insert(student) else Main -> SqlserverMapper : insert(student) end @enduml。这个时序图清晰地展示了根据条件执行不同操作的流程。

📝 注释和注解

在PlantUML中，注释和注解是增强图表可读性和信息量的重要工具。通过在图表中添加注释，开发者可以更清晰地表达设计意图和逻辑关系。
PlantUML允许在类图中添加注释和注解，以便解释特定部分或整体设计思路。注释可以通过note关键字添加，并且可以放置在类的不同位置，如左侧、右侧、顶部或底部。
例如，可以在类的属性或方法上添加注释，以提供额外的信息或解释。使用note left of、note right of等语法，可以灵活地在图表中添加注释。
注释不仅可以用于类和成员，还可以用于链接。通过note on link语法，可以在链接上添加注释，并且可以指定注释的位置，如左侧、右侧或底部。
此外，PlantUML支持在注释中使用HTML标签，如、、等，以增强注释的表现力和可读性。这使得注释不仅仅是简单的文本，还可以包含丰富的格式和样式。
在实际应用中，注释和注解可以显著提高图表的可读性。例如，在复杂的类图中，通过添加注释，可以帮助读者快速理解类的功能和关系，从而提高沟通效率。
总之，合理使用注释和注解是PlantUML图表设计中的最佳实践之一。它不仅可以增强图表的信息量，还可以提高图表的可读性和专业度。

📐 布局和样式

在深入探讨PlantUML的进阶用法中，我们首先遇到的是如何通过自定义样式和主题来增强图表的视觉效果和表达力。在这一节中，我们将详细探讨如何根据个人和项目需求，定制独特的图表样式。正如心理学家Carl Jung所说：“颜色是心灵的主要功能之一。” 这在我们为UML图表选择颜色和样式时尤其适用。
在PlantUML中，自定义样式（Custom Styles）和主题（Themes）允许开发者更精细地控制图表的外观。这不仅影响图表的美观程度，也在某种程度上反映了开发者对项目的理解和态度。例如，一个清晰、美观的类图（Class Diagram）可以更好地传达系统的结构，从而提升整体的设计质量。
首先，我们来探讨自定义样式的基本元素。在PlantUML中，你可以通过skinparam命令来改变几乎所有图表的视觉元素。这包括但不限于颜色（Color）、字体（Font）和线条样式（LineStyle）。例如，要改变类图中类的背景颜色，你可以使用以下语法：skinparam class { BackgroundColor Yellow ArrowColor SeaGreen }。
在选择颜色时，除了考虑美学因素，我们还应考虑到颜色心理学。不同的颜色会在观看者的心理上产生不同的影响。例如，蓝色常被认为是专业和技术性的颜色，而绿色则更多地与成长和和谐相关。
接下来，我们来讨论主题的使用。PlantUML提供了多种内置主题，可以通过简单的命令应用到任何图表中。这为快速改变图表风格提供了便利。使用主题时，你只需在图表的开始处添加如下命令：!theme <theme_name>。
但是，选择哪一个主题并不是一个简单的技术决策。正如哲学家Friedrich Nietzsche所指出：“我们的选择反映了我们是谁。” 在选择主题时，你需要考虑到它如何与项目的整体风格、目标受众和项目目标相匹配。

🔧 实战示例

在实际项目中，PlantUML被广泛应用于复杂系统的可视化。通过简单的文本描述，开发者可以快速生成各种UML图表，从而更好地理解和沟通系统设计。
例如，在一个项目中，我们可以使用PlantUML绘制一个详细的类图。类图不仅展示了类与类之间的关系，还可以包含接口、成员关系、包、泛型和注释等高级功能。这些特性使得类图能够更精确地描述系统的结构和行为。
在另一个项目中，PlantUML被用来绘制复杂的流程图。通过使用泳道图和关键逻辑角色分析，开发者可以清晰地展示系统中的各个流程和角色之间的交互。这种图表在项目管理和流程优化中尤为重要。
时序图是PlantUML的另一个强大功能。在一个实际项目中，开发者可以使用时序图来展示系统中各个组件之间的消息传递和交互过程。通过组合片段和ALT抉择片段等高级功能，时序图能够更详细地描述复杂的交互场景。
此外，PlantUML还支持在图表中添加注释和注解，以增强图表的可读性和信息量。例如，在一个用例图中，开发者可以添加注释来解释某些特定的用例或角色，从而使图表更加直观和易于理解。
在实际项目中，PlantUML的布局和样式自定义功能也被广泛应用。开发者可以通过调整字体、颜色和图表元素的排列，使得图表更加美观和符合项目的需求。例如，在一个面向金融行业的项目中，可能会选择更为保守和正式的主题和颜色。
总的来说，PlantUML在实际项目中的应用非常广泛。无论是类图、流程图、时序图还是其他类型的UML图表，PlantUML都能够通过其强大的功能和灵活的语法，帮助开发者更高效地进行系统设计和沟通。

📚 资源和工具

在使用PlantUML创建复杂图表的过程中，掌握一些有用的资源和工具可以极大地提高效率和图表的质量。首先，PlantUML的官方文档是一个不可或缺的资源。它详细介绍了PlantUML的各种功能和语法，帮助用户快速上手并深入了解高级功能。
除了官方文档，社区论坛也是一个宝贵的资源。在这些论坛中，用户可以分享他们的经验、提出问题并获得其他用户的帮助。这种互动不仅能解决具体问题，还能提供新的思路和灵感。
对于那些希望扩展PlantUML功能的用户，第三方插件是一个很好的选择。这些插件可以集成到各种开发环境中，如Eclipse、IntelliJ IDEA和Visual Studio Code，使得PlantUML的使用更加便捷和高效。

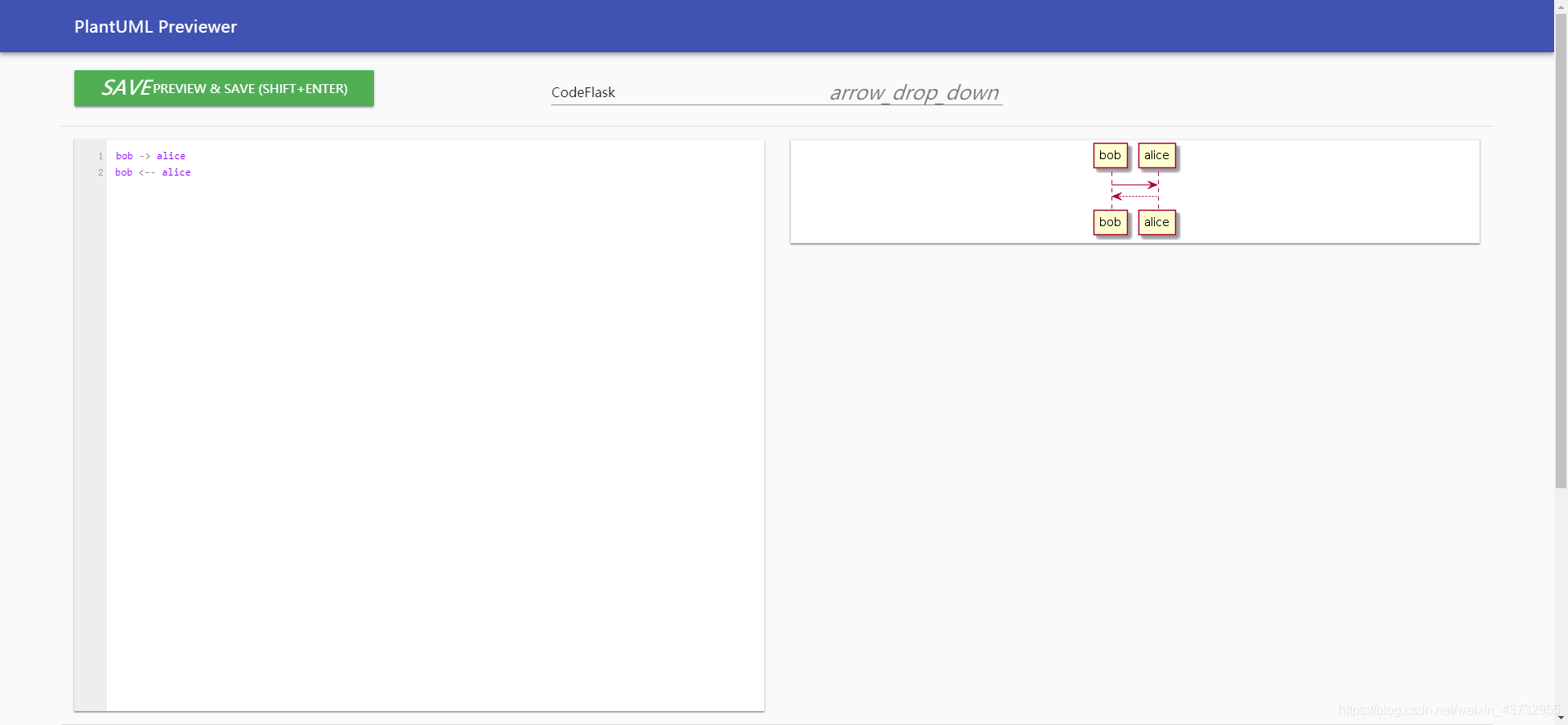

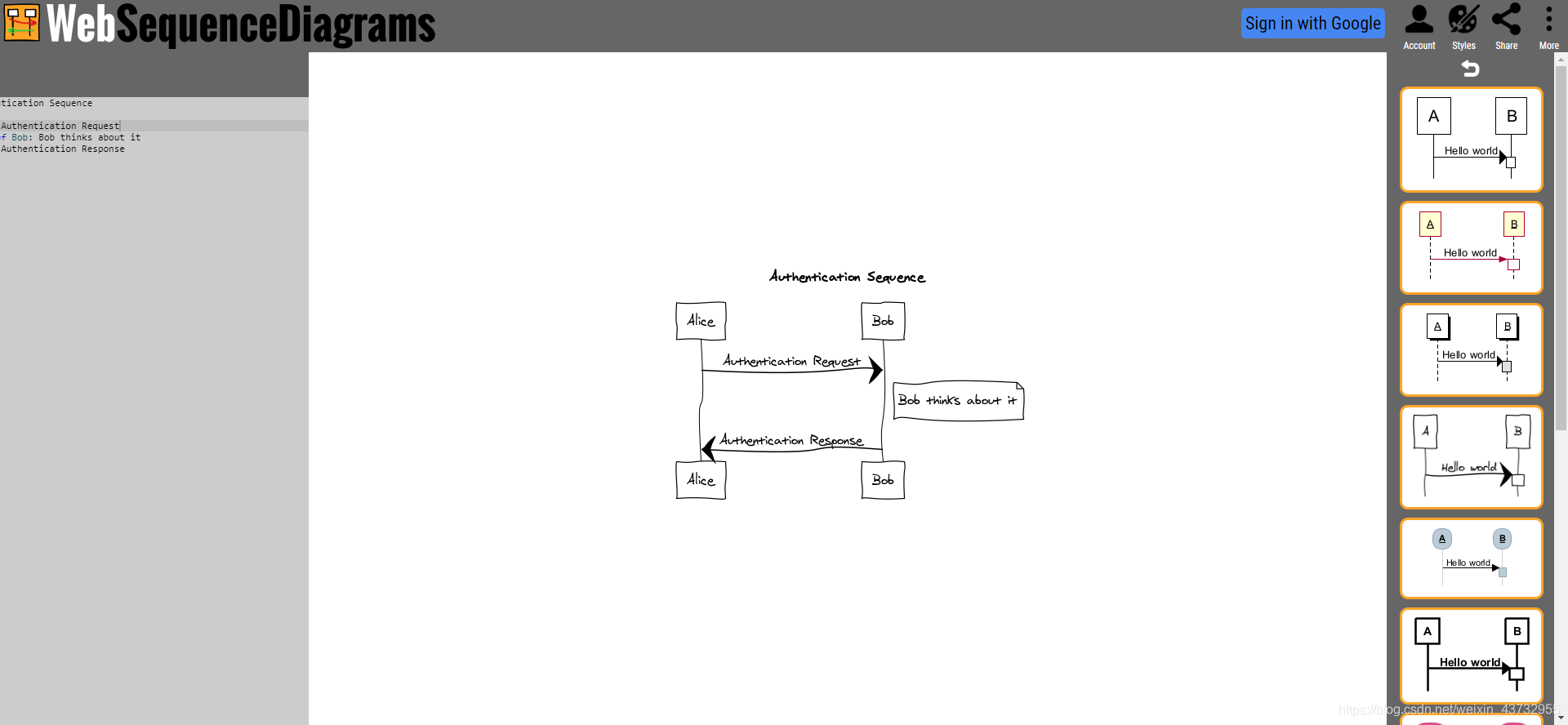

此外，PlantUML还提供了在线编辑器，用户可以在不安装任何软件的情况下，直接在浏览器中编写和预览PlantUML代码。这对于快速原型设计和在受限环境中工作非常有用。
最后，许多博客和技术文章也提供了丰富的PlantUML使用案例和教程。这些资源不仅展示了PlantUML的强大功能，还提供了实际项目中的应用示例，帮助用户更好地理解和掌握这款工具。

在PlantUML中使用高级语法创建复杂图表的指南

摘要

本文将介绍如何在PlantUML中使用高级语法来创建复杂的图表，包括类图、流程图和时序图的高级功能和技巧。PlantUML是一款强大的工具，允许用户使用简单的文本语言来描述图表，这使得图表的创建和修改更加容易，尤其是在版本控制系统中。 1

PlantUML不仅适用于简单的UML图表，它还能够处理更复杂的设计。对于包含众多元素和关系的大型图表，组织和布局尤为重要。PlantUML提供了多种机制来帮助组织这些元素，例如包（package）、命名空间（namespace）和模块（module）。 2

在类图中，PlantUML支持更复杂的关系表示，如依赖（..>）、聚合（o--）和组合（*--）。正确使用这些高级关系可以帮助更精确地描述类之间的相互作用。此外，PlantUML还支持预处理指令，如条件编译和循环，这些特性可以用来创建动态和可配置的图表。

PlantUML的语法简单直观，即使没有图形设计经验的开发者也能快速上手。它允许用户使用纯文本语言来描述图表，这使得图表的创建和修改更加容易，尤其是在版本控制系统中。PlantUML文件是纯文本格式，因此可以在任何文本编辑器中创建和编辑，并且可以在任何支持PlantUML的平台上生成图表。

通过使用PlantUML的高级功能，用户可以创建复杂的流程图，包括泳道图和关键逻辑角色的表示。PlantUML支持多种类型的图表，可以满足不同场景的需求，如类图、流程图、时序图、用例图、状态图和组件图等。 3

在时序图中，PlantUML允许用户使用高级语法来创建复杂的图表，包含颜色和注释的使用。这种将文转图的工具，在编写过程中可以帮助整理思路，适合一些比较擅长文字整理思路的开发者。

总之，PlantUML是一种程序员看了就会爱上的画图方式：自然，高效。它不仅支持多种类型的图表，还可以通过脚本或自动化工具生成图表，使得图表的创建和更新可以自动化，减少了手动操作。

📝 类图高级语法

在PlantUML中，类图的设计语法与编程语言的传统语法相似，这种相似性为开发人员提供了一个熟悉的环境，从而使创建图表的过程更简单、更直观。 4

定义类是创建类图的基础。在PlantUML中，使用class关键字后跟类名和类体，类体在大括号内。类的属性和方法可以通过+、-、#和~符号来表示其访问权限，分别表示公共、私有、受保护和包内可见。 5

除了基本的类定义，PlantUML还支持接口的定义。定义接口与定义类相似，只需将class关键字替换为interface即可。接口中的方法同样可以使用访问权限符号来修饰。

在类图中，类与类之间的关系是关键部分。PlantUML支持多种关系类型，包括继承（--|>）、实现（..|>）、关联（--）、聚合（o--）和组合（*--）。这些关系可以帮助更精确地描述类之间的相互作用。

为了更好地组织和表示复杂系统，PlantUML提供了包（package）和命名空间（namespace）等机制。使用这些结构可以帮助清晰地分隔和组织图表中的不同部分。

PlantUML还支持注释和注解的添加，以增强图的可读性。注释可以放在类体内部的属性和方法区之间，使用note关键字来添加注释。

此外，PlantUML允许用户自定义图表的字体、颜色和布局，使图表更具可读性和美观性。通过这些自定义选项，用户可以创建信息丰富且视觉上吸引人的图表。

📦 包和泛型

在PlantUML中，包的定义可以通过关键字package来实现，同时可以选择性地声明对应的背景颜色。这种方法不仅可以帮助组织和表示复杂系统，还能使图表更加直观和美观。

例如，可以使用以下代码来定义一个包，并为其设置背景颜色：package "Classic Collections" #DDDDDD { Object <|-- ArrayList }。这种方式可以有效地将相关类分组在一起，增强图表的可读性。

包还可以被定义为嵌套类，这意味着一个包可以包含另一个包，从而更好地表示复杂的层次结构。例如，package net.sourceforge.plantuml { Object <|-- Demo1 Demo1 *- Demo2 }，这种嵌套结构可以清晰地展示类之间的关系。

此外，PlantUML还支持定义包的不同样式。可以通过命令skinparam packageStyle来设置默认样式，或者对包使用对应的模板，例如package foo1 <<Node>> { class Class1 }。这种灵活性使得图表的展示更加多样化。

在实际应用中，可以通过具体的示例来更好地理解包的使用。例如，以下代码展示了如何定义和连接多个包：package "Some Group" { HTTP - [First Component] [Another Component] } package "Other Groups" { FTP - [Second Component] [First Component] --> FTP }。

泛型的定义在PlantUML中也非常重要。通过使用泛型，可以更好地表示类之间的通用关系和依赖。例如，可以使用class Foo<T>来定义一个泛型类，这样可以在图表中清晰地展示类的通用性。

总之，通过合理地使用包和泛型，可以在PlantUML中创建更加复杂和清晰的类图。这不仅有助于组织和表示复杂系统，还能提高图表的可读性和美观性。

blog.csdn.net

🎨 自定义样式

在PlantUML中，自定义样式是提升图表可读性和美观性的重要手段。通过使用skinparam命令，用户可以改变几乎所有图表的视觉元素，包括颜色、字体和线条样式。这种灵活性使得开发者能够根据项目需求和个人偏好，创建独特且专业的图表。

颜色在PlantUML中扮演着重要角色。用户可以使用常用的颜色名称或十六进制颜色代码来定义图表元素的颜色。例如，类图中的类背景颜色可以设置为黄色，箭头颜色可以设置为海绿色。这不仅有助于区分不同的元素，还能增强图表的视觉吸引力。

在PlantUML中，颜色可以应用于多个元素，包括箭头和线条、类和组件、文字以及节点和接口。通过合理使用颜色，开发者可以突出显示关键部分，增强图表的可读性。例如，使用红色箭头来表示重要的流程路径，或使用不同颜色的背景来区分不同的类。

除了颜色，字体也是自定义样式的重要组成部分。通过skinparam命令，用户可以设置图表中各个元素的字体样式和大小。例如，可以为类名设置粗体字体，以便更容易识别类的名称。字体的选择和设置可以显著影响图表的专业性和易读性。

布局是另一个可以通过自定义样式优化的方面。PlantUML允许用户通过调整元素的位置和对齐方式，创建更清晰和有组织的图表。良好的布局不仅能提高图表的美观性，还能帮助观众更快地理解图表的内容和结构。

自定义样式和主题的使用不仅仅是为了美观，更是为了更好地传达信息。例如，在一个复杂的类图中，通过使用不同的颜色和字体，可以更清晰地展示类之间的关系和层次结构，从而提升整体的设计质量和沟通效果。

总之，通过合理使用PlantUML的自定义样式功能，开发者可以创建既美观又实用的图表。这不仅有助于更好地展示系统设计，还能提升文档的专业性和可读性。无论是颜色、字体还是布局，每一个细节的调整都能为图表增色不少。

🔄 流程图高级功能

在PlantUML中，流程图不仅仅是简单的步骤和决策节点的组合。通过使用高级功能，用户可以创建更复杂和详细的流程图，以更好地表示系统的逻辑和流程。高级功能包括泳道图和关键逻辑角色的表示，这些功能可以帮助用户更清晰地展示复杂系统中的不同部分和角色。

泳道图（Swimlane Diagram）是一种将流程图中的活动按角色或责任区域进行分组的图表。在PlantUML中，可以使用partition关键字来创建泳道图。每个泳道代表一个特定的角色或部门，活动在相应的泳道中进行排列。这种表示方法有助于明确不同角色在流程中的职责和交互。 6

例如，以下是一个简单的泳道图示例，展示了一个系统中不同角色的交互：

 @startuml partition "User" { :Login; } partition "System" { :Validate credentials; if (Valid?) then (yes) :Grant access; else (no) :Deny access; endif } @enduml

在这个示例中，用户和系统的活动被分配到不同的泳道中，清晰地展示了每个角色在流程中的职责和交互。

除了泳道图，PlantUML还支持关键逻辑角色的表示。通过定义不同的角色和它们之间的交互，可以更好地展示复杂系统中的逻辑关系。例如，可以使用actor关键字定义一个角色，并使用箭头表示角色之间的消息传递。

以下是一个展示关键逻辑角色的示例：

 @startuml actor User participant "First Class" as A participant "Second Class" as B User -> A: DoWork activate A A -> B: Create activate B B --> A: Done deactivate B A --> User: WorkDone deactivate A @enduml

在这个示例中，User、First Class和Second Class之间的交互被清晰地表示出来，展示了不同角色在流程中的具体操作和消息传递。

通过使用PlantUML的这些高级功能，用户可以创建更复杂和详细的流程图，帮助更好地理解和展示系统的逻辑和流程。

⏳ 时序图高级技巧

在PlantUML中，时序图是一种非常直观的图表类型，用于展示对象或参与者之间的交互过程。通过使用高级语法，用户可以创建更复杂和详细的时序图，从而更好地描述系统的行为和流程。

时序图的基本组成部分包括参与者、对象、生命线、消息、激活和帧。参与者是系统外部与系统交互的用户或其他系统，而对象则是系统内的对象，可以是类实例或具体对象。生命线表示对象或参与者在一段时间内的存在，消息则是对象之间传递的信息，可以是同步消息、异步消息或返回消息。

为了创建复杂的时序图，PlantUML提供了多种高级功能。例如，并行处理可以使用alt/else、opt、loop等关键字来表示条件分支、选项和循环。这些关键字使得用户能够更灵活地描述复杂的业务逻辑和流程。

组合片段是另一个强大的功能，使用group关键字可以将消息组织在一起，通常用于表示事务或场景。这种方式不仅使图表更加清晰，还能更好地展示系统的逻辑结构。

在时序图中，颜色和样式的使用可以显著提高图表的可读性和美观性。PlantUML允许用户自定义消息、生命线和帧的颜色和样式。例如，可以使用-[#color]x语法来更改箭头的颜色，从而使不同类型的消息更加直观。 7

此外，PlantUML还支持在时序图中添加注释和注解，以增强图表的可读性。通过使用note关键字，用户可以在图表的不同部分添加注释，从而提供额外的信息和解释。

通过结合使用这些高级功能，用户可以创建出更加复杂和详细的时序图，从而更好地描述系统的行为和流程。这不仅有助于开发人员理解系统，还能为项目的沟通和协作提供有力支持。

wangpengcheng.github.io

📚 实战示例

在本节中，我们将通过具体的示例展示如何使用PlantUML的高级语法创建复杂的图表，帮助读者更好地理解和应用这些技术。

首先，我们来看一个复杂的类图示例。假设我们需要表示一个包含多个类和关系的系统。我们可以使用PlantUML的包（package）和命名空间（namespace）来组织这些类。以下是一个示例代码：

plantuml @startuml package com.example { class User { +String name +void login() } class Admin { +void manageUsers() } User <|-- Admin } @enduml

在这个示例中，我们定义了一个包 com.example，其中包含两个类 User 和 Admin。Admin 类继承了 User 类。通过这种方式，我们可以清晰地组织和表示复杂系统中的类和关系。

接下来，我们来看一个复杂的流程图示例。假设我们需要表示一个包含多个泳道和关键逻辑角色的流程。我们可以使用PlantUML的泳道图功能来实现。以下是一个示例代码：

plantuml @startuml |用户| start :登录; |系统| :验证用户; |管理员| :管理用户; stop @enduml

在这个示例中，我们定义了三个泳道：用户、系统和管理员。每个泳道中包含了相应的流程步骤。通过这种方式，我们可以清晰地表示不同角色在流程中的操作和交互。

最后，我们来看一个复杂的时序图示例。假设我们需要表示一个包含多个参与者和消息的时序图。我们可以使用PlantUML的高级功能，如并行处理和颜色自定义，来实现。以下是一个示例代码：

plantuml @startuml actor User participant "First Class" as A participant "Second Class" as B User -> A: DoWork activate A A -> B: Create activate B B --> A: Done deactivate B A --> User: WorkDone deactivate A @enduml

在这个示例中，我们定义了一个用户和两个类之间的交互。通过使用 activate 和 deactivate 关键字，我们可以表示对象的激活和停用状态。通过这种方式，我们可以清晰地表示复杂的时序和交互。

🔧 常见问题与解决方案

在使用PlantUML创建复杂图表时，用户可能会遇到一些常见问题。首先，图表的语法错误是一个常见问题。由于PlantUML使用纯文本语言来描述图表，任何语法错误都会导致图表无法正确生成。解决方案是仔细检查代码，确保每个关键字和符号都正确无误。

另一个常见问题是图表的可读性。复杂的图表可能会变得难以阅读和理解。为了解决这个问题，用户可以使用PlantUML的自定义样式功能来调整字体、颜色和布局，使图表更具可读性和美观性。

在创建类图时，用户可能会遇到如何表示包和泛型的问题。PlantUML提供了定义包和泛型的语法，用户可以通过这些功能更好地组织和表示复杂系统。

对于流程图，用户可能会发现难以表示复杂的逻辑角色和泳道图。PlantUML的高级功能允许用户创建这些复杂的流程图，确保每个角色和流程都能清晰地表示出来。

时序图的创建也可能会遇到挑战，特别是在添加颜色和注释时。PlantUML提供了丰富的语法来支持这些高级功能，用户可以通过学习和应用这些语法来创建更复杂和详细的时序图。

最后，用户在使用PlantUML时可能会遇到集成和自动化的问题。PlantUML可以集成到许多流行的编辑器、IDE和持续集成系统中，如Visual Studio Code、Eclipse、IntelliJ IDEA和GitLab等。通过这些集成，用户可以实现图表的自动化生成和更新，减少手动操作。

📖 参考资料

在学习和掌握PlantUML的高级语法时，参考资料是不可或缺的。官方资源是最好的起点，PlantUML官方网站（plantuml.com）提供了大量的文档、教程和示例，帮助用户深入了解PlantUML的各种功能和用法。

GitHub仓库（github.com/plantuml/plantuml）是获取最新信息和下载PlantUML的地方，同时也是贡献代码和报告问题的平台。这里的资源不仅包括最新的版本，还包含了大量的测试用例和示例代码，供用户参考和学习。

对于那些喜欢通过视频学习的用户，YouTube上有许多免费的PlantUML教程和演示视频。这些视频通常由经验丰富的用户制作，涵盖了从基础到高级的各种主题，适合不同水平的学习者。

此外，许多博客作者分享了他们使用PlantUML的经验和教程，这些文章通常包含实用的示例和技巧。例如，CSDN博客上有许多关于PlantUML的详细教程和使用指南，帮助用户更好地理解和应用PlantUML。

书籍也是学习PlantUML的宝贵资源。《PlantUML Language Reference Guide》是一本官方的参考指南，详细介绍了PlantUML的语法和功能，适合那些希望深入了解语言的人。而《Learning PlantUML》则是一本针对初学者的书籍，提供了一个结构化的学习路径，涵盖了从基础到高级的主题。

社区和论坛也是获取帮助和交流经验的重要渠道。Stack Overflow是一个问答网站，用户可以在其中找到关于PlantUML的各种问题和答案。通过参与社区，用户可以获得反馈并从他人的经验中学习。

最后，PlantUML的官方文档和用户指南也是不可忽视的资源。这些文档不仅详细介绍了PlantUML的基本语法和高级功能，还提供了许多实用的示例和最佳实践，帮助用户更好地掌握PlantUML。

PlantUML高级用法指南

摘要

本文将深入探讨PlantUML的高级用法，包括类图的高级语法、复杂图表的绘制技巧以及如何利用PlantUML创建信息丰富且视觉上吸引人的图表。PlantUML是一种文本到图表的转换工具，支持多种图表类型，如类图、活动图和流程图。 1

PlantUML的独特之处在于，它允许开发者使用描述性的语言来定义图表，然后自动生成图形表示。这种方法不仅节省了时间，而且因其代码化特性，也便于版本控制和协作。

在类图的高级语法方面，PlantUML提供了多种机制来帮助组织和表示复杂的类结构。例如，使用包（package）、命名空间（namespace）和模块（module）可以清晰地分隔和组织图表中的不同部分。

此外，PlantUML还支持更复杂的关系表示，如依赖（..>）、聚合（o–）和组合（*–），这些高级关系可以帮助更精确地描述类之间的相互作用。

为了使图表更具可读性和视觉吸引力，PlantUML允许添加注释和注解，并支持颜色和布局优化。例如，可以通过注释来增强图的可读性，使用颜色来区分不同的元素。 2

在绘制复杂流程图时，PlantUML提供了多种高级功能，如条件语句和预处理指令，这些特性可以用来创建动态和可配置的图表，使得图表能够根据不同的条件显示不同的内容。

除了类图，PlantUML还支持其他类型的UML图表，如时序图、用例图和活动图。通过掌握这些图表的高级用法，开发者可以更全面地描述系统的各个方面。 3

总之，PlantUML是一款功能强大的工具，通过其高级功能和语法，开发者可以创建信息丰富且视觉上吸引人的图表，从而更好地表达和沟通设计思路。

🌟 高级类图语法

PlantUML是一款强大的工具，用于生成UML图，其中类图是最常用的一种图形。类图用于展示系统中类的属性、方法以及类与类之间的关系。本文将详细介绍PlantUML中类图的高级语法，包括如何定义类、接口以及表示类之间的复杂关系。

在PlantUML中，定义一个类非常简单。基础语法如下：class 类名 { + 属性1: 类型1 - 属性2: 类型2 # 方法1(): 返回类型1 ~ 方法2(param: 类型): 返回类型2 }。其中，+、-、#和~分别表示公有、私有、受保护和包内可见的成员。

定义接口与定义类相似，只需将class关键字替换为interface即可：interface 接口名 { + 方法1(): 返回类型1 + 方法2(param: 类型): 返回类型2 }。接口用于定义类必须实现的方法，从而确保类的行为符合特定的规范。

PlantUML支持表示各种类与类之间的关系，包括继承、实现、关联、聚合和组合。继承使用--|>表示，表示子类继承父类的属性和方法。实现使用..|>表示，表示类实现接口中的方法。

关联关系使用--表示，表示类之间的普通关系。聚合关系使用o--表示，表示一个类包含另一个类，但被包含的类可以独立存在。组合关系使用*--表示，表示一个类包含另一个类且被包含的类不能独立存在。

除了基本的关系类型，PlantUML还支持更复杂的关系表示，如依赖（..>）。这些高级关系可以帮助更精确地描述类之间的相互作用，增强类图的表达能力。

PlantUML还允许添加注释和注解来增强图的可读性。例如，可以在类中添加注释区和方法区，并使用note关键字添加注释：class 类名 { .. 属性区 .. + 属性1: 类型1 .. 方法区 .. + 方法1(): 返回类型1 note "这是一个注释" }。

为了更好地组织类，PlantUML提供了包（package）机制。使用package关键字可以将相关的类组织在一起：package 包名 { class 类A class 类B }。这有助于清晰地分隔和组织图表中的不同部分。

通过掌握这些高级语法和技巧，用户可以更加高效地使用PlantUML来设计和描述软件架构，创建信息丰富且视觉上吸引人的类图。

🎨 图表美化技巧

在PlantUML中，美化图表不仅仅是为了审美，更重要的是提高图表的可读性和理解性。通过注释、颜色和布局优化，开发者可以创建出既美观又信息丰富的图表。

注释是PlantUML图表美化的重要工具。通过在代码中添加注释，开发者可以解释图表的特定部分或整体设计思路。这不仅有助于团队成员理解图表，还能在回顾旧代码时提供有用的参考。

颜色的使用是另一个关键的美化技巧。在PlantUML中，可以通过skinparam命令来改变图表的颜色。例如，可以为类图中的不同类型的类使用不同的颜色，或为决策节点使用鲜明的颜色。这不仅使图表更加生动，也帮助读者快速识别图中的不同部分。

布局和对齐是提高图表清晰度和专业度的另一个重要方面。良好的布局可以帮助减少线条交叉，使整个图更加清晰易读。在PlantUML中，用户可以通过调整节点位置和流程路径，来优化图表的整体布局。

在类图中，美化的目的不仅是为了审美，更重要的是为了提高可读性和理解性。例如，可以通过不同的颜色来区分不同类型的类，或者使用粗线条来强调主要的类。此外，合理的布局可以帮助减少线条交叉，使整个图更加清晰易读。

在活动图中，颜色和样式的使用可以显著提高图表的可读性和吸引力。例如，可以为决策节点使用鲜明的颜色，或为不同类型的活动使用不同的样式。这不仅使图表更加生动，也帮助读者快速识别图中的不同部分。

良好的布局和对齐可以极大地提高图表的清晰度和专业度。在PlantUML中，用户可以通过调整节点位置和流程路径，来优化图表的整体布局。这包括合理安排图中元素的空间分布，确保箭头和线条的流畅对齐。

在活动图中添加注释和说明，可以帮助解释复杂的流程或突出重要的信息。在PlantUML中，用户可以直接在图表的相应位置添加文本说明，或使用注释标记来补充额外信息。这有助于读者更好地理解图表的内容和背景。

developer.aliyun.com

🔄 复杂流程图

在使用PlantUML绘制复杂流程图时，组织和布局是至关重要的。对于包含众多元素和关系的大型图表，PlantUML提供了多种机制来帮助组织这些元素，例如包（package）、命名空间（namespace）和模块（module）。这些结构可以帮助清晰地分隔和组织图表中的不同部分。

PlantUML不仅支持基本的关系类型，还支持更复杂的关系表示，如依赖（..>）、聚合（o--）和组合（*--）。正确使用这些高级关系可以帮助更精确地描述类之间的相互作用，从而使流程图更具表达力。

在绘制复杂流程图时，利用PlantUML的预处理指令如条件编译和循环，可以创建动态和可配置的图表。这些特性使得图表能够根据不同的条件显示不同的内容，极大地提升了图表的灵活性和实用性。

流程图作为表达算法、工作流程或系统流程的强大工具，其在软件开发和文档编制中扮演着重要角色。通过视觉化的方式，流程图帮助开发者和团队成员清晰地理解和表达复杂的逻辑和流程。 4

在PlantUML中，流程图的基本组件包括开始和结束符号、处理步骤等。开始和结束符号通常用圆形或椭圆形表示，标志着流程的起点和终点。处理步骤则用矩形表示，代表流程中的一个操作或命令。

掌握了流程图的基本组件和逻辑布局后，可以进一步探索PlantUML中的一些进阶技巧，如使用宏和模板。宏可以定义常见的图形或模式，模板则允许预定义图表的一部分并在多个地方重用，这对于维护大型项目中的一致性和可读性非常有用。

此外，PlantUML还支持在流程图中添加交互式元素，如超链接和工具提示。超链接可以链接到外部文档或网页，为流程图添加更多上下文信息；工具提示则可以为某些元素提供额外的信息，有助于更好地理解这些元素。

通过这些高级功能和技巧，PlantUML能够绘制出复杂的流程图，展示不同层次之间的交互过程。例如，在网络通信性能优化中，清晰地展示MAC层与PHY层之间的复杂交互过程，对于理解和优化网络通信性能至关重要。 5

wangpengcheng.github.io

📊 其他UML图表

PlantUML不仅支持类图，还支持多种其他UML图表类型，如时序图、用例图和活动图等。这些图表在软件开发过程中具有重要作用，帮助开发者更好地理解和设计系统。 6

时序图（Sequence Diagram）用于展示对象间交互的时间顺序。它特别强调消息流的时间顺序，帮助开发者理解系统的运作机制。时序图由参与者、生命线、消息和激活等元素组成。

在PlantUML中，时序图的基本元素可以通过简洁的语法来定义。例如，参与者可以通过participant关键字创建，消息通过箭头表示不同类型的交互，激活则通过加粗的线来表示。

用例图（Use Case Diagram）展示系统、用户（或称为参与者）以及他们之间的互动。它不仅显示了系统的功能，还展示了这些功能是如何被外部实体或用户所使用的。

用例图的基本元素包括参与者、用例和关系。在PlantUML中，参与者通过actor关键字表示，用例通过usecase关键字创建，关系则描述参与者和用例之间的交互。

活动图（Activity Diagram）用于描述系统中活动的流程和顺序。它展示了从一个活动到另一个活动的控制流，帮助开发者理解系统的动态行为。

在PlantUML中，活动图的元素包括活动、决策节点和并行节点等。通过这些元素，开发者可以清晰地展示系统的工作流程和决策点。

除了上述图表，PlantUML还支持组件图、状态图、对象图和部署图等。这些图表类型各有其特定的用途和适用场景，帮助开发者在不同阶段和目的下选择合适的图表类型。 7

通过使用PlantUML的高级功能，如预处理指令和高级关系表示，开发者可以创建更复杂和动态的图表。这些功能使得PlantUML不仅适用于简单的UML图表，还能处理更复杂的设计。

developer.aliyun.com

🛠️ 高级功能应用

PlantUML不仅适用于简单的UML图表，它还能够处理更复杂的设计。通过利用PlantUML的高级功能，如条件语句、分割线和ER图语法，用户可以创建更复杂和动态的图表。

PlantUML支持预处理指令，如条件编译和循环。这些特性可以用来创建动态和可配置的图表，使得图表能够根据不同的条件显示不同的内容。例如，可以使用条件语句来根据特定条件显示或隐藏某些元素。

分割线是另一个有用的功能，可以帮助组织和分隔图表中的不同部分。通过使用分割线，用户可以更清晰地展示图表的结构和层次，使得复杂图表更易于理解。

ER图（实体关系图）是PlantUML支持的另一种高级图表类型。通过使用ER图语法，用户可以创建详细的数据库设计图，展示实体之间的关系和属性。这对于数据库设计和数据建模尤为重要。

PlantUML还支持多种关系表示法，如依赖（..>）、聚合（o--）和组合（*--）。这些高级关系表示法可以帮助更精确地描述类之间的相互作用，增强图表的表达能力。

通过结合使用这些高级功能，用户可以创建信息丰富且视觉上吸引人的图表。这不仅提高了图表的可读性，还增强了其表达能力，使得复杂系统的设计和交互过程更加清晰。

📚 实践案例

在实际项目中，PlantUML的高级用法可以显著提升图表的表达能力。通过具体案例，我们可以更好地理解如何应用这些高级特性来创建信息丰富且视觉上吸引人的图表。

例如，在一个大型软件项目中，组织和布局复杂的类图是一个常见的挑战。PlantUML提供了包（package）、命名空间（namespace）和模块（module）等机制，帮助开发者清晰地分隔和组织图表中的不同部分。这些结构不仅提高了图表的可读性，还使得维护和更新变得更加容易。

在类图中，使用高级关系表示可以更精确地描述类之间的相互作用。例如，依赖（..>）、聚合（o--）和组合（*--）等关系类型，可以帮助开发者更好地展示类之间的复杂关系。这些高级关系的使用，使得图表不仅仅是静态的结构图，而是能够传达更多的设计意图和逻辑。

此外，PlantUML支持预处理指令，如条件编译和循环。这些特性可以用来创建动态和可配置的图表，使得图表能够根据不同的条件显示不同的内容。例如，在一个项目中，可以通过条件编译来展示不同版本的类图，帮助团队成员理解系统在不同状态下的结构。

在C项目中，PlantUML同样可以发挥重要作用。尽管PlantUML不能直接从C代码生成UML图表，但它可以与文档工具（如Doxygen）结合使用，通过在Doxygen注释中嵌入PlantUML图表，创建更丰富和直观的项目文档。这种方法将代码注释与图表结合，提供了一种高效的方式来维护和更新项目文档。

通过实际案例，我们可以看到PlantUML在设计复审和团队协作中的应用。共享UML图表，团队成员可以更容易地理解和讨论项目的设计决策。这种可视化工具特别有助于揭示设计的潜在问题和复杂性，从而促进更高效的团队沟通和协作。

总之，PlantUML的高级用法不仅提升了图表的表达能力，还在项目的各个阶段提供了强大的支持。从组织复杂结构、使用高级关系表示，到利用预处理指令和与文档工具结合，PlantUML为开发者提供了丰富的工具和方法，帮助他们更好地设计和沟通系统架构。

developer.aliyun.com

🔗 资源与参考

为了进一步提高你在使用PlantUML方面的技能，建议探索更多关于PlantUML的资源和参考资料。这些资源将帮助你深入理解PlantUML的高级用法，并在实际项目中应用这些技术。

首先，PlantUML的官方网站是一个非常重要的资源。官网提供了详细的语法说明、使用指南以及各种示例，帮助你快速上手并掌握PlantUML的基本和高级功能。 8

此外，PlantUML的官方语法参考文档（PDF格式）也是一个不可或缺的资源。该文档详细介绍了PlantUML的语法规则和使用方法，是学习和查阅PlantUML语法的最佳工具。 9

对于那些希望深入了解PlantUML类图语法规则与实践的读者，可以参考CSDN上的一篇原创文章。该文章详细介绍了如何定义类、接口以及表示类之间的各种关系，帮助你更高效地使用PlantUML来设计和描述软件架构。

敬方的个人博客也提供了丰富的PlantUML学习笔记，涵盖了UML基础知识和PlantUML的实际应用。这些笔记可以帮助你更好地理解PlantUML的各种功能和用法。

小书匠语法说明之PlantUML是另一个值得参考的资源。该网站详细介绍了PlantUML的各种图表类型及其语法，包括类图、时序图、用例图等，帮助你全面掌握PlantUML的使用方法。

最后，建议你将这些技术应用到实际项目中，实践是理解和掌握这些概念的最佳方式。正如计算机科学家艾兹赫尔·迪杰斯特拉所说：“简单性是成功复杂软件项目的关键。” 通过使用PlantUML，我们可以将复杂的设计简化，清晰地传达我们的想法和构想。

🌐 PlantUML Editor

PlantUML Editor是一个开源的在线编辑器，由kkeisuke开发并维护。它允许用户直接在浏览器中编写PlantUML语法，并实时预览生成的图表，简化了制作过程。

该编辑器不仅支持代码高亮，还提供了历史记录功能，用户可以随时查看和恢复之前的编辑记录，极大地提升了工作效率。

PlantUML Editor采用了现代前端框架，如React，提供流畅的用户体验和高效的更新渲染。通过与PlantUML服务器交互，它能够编译和解析PlantUML代码，生成SVG或PNG图像。

利用WebSocket实现实时编辑和预览同步，确保每一次改动都能即时体现在图表上。内置的历史记录功能，类似于Git的提交历史，方便用户追踪和回溯代码更改。

PlantUML Editor适用于多种应用场景，包括软件设计、文档撰写、教学演示和会议报告。用户可以绘制UML类图、序列图、用例图等，帮助开发者理解和沟通系统架构。

该编辑器的特点包括简洁易用、实时预览、跨平台兼容性和多种图表支持。用户无需安装，即开即用，适用于任何有网络连接的环境。

总的来说，PlantUML Editor是PlantUML用户的理想伴侣，无论你是初学者还是资深开发者，都能从中受益。立即尝试，让我们一起探索更高效、更具可视化的编码方式吧！

🌐 PlantUML Web Server

PlantUML Web Server是一个在线工具，用户可以在浏览器中输入文本图表，并生成PNG或SVG格式的结果。这个工具的主要优势在于其简便性和高效性，用户无需安装任何软件，只需通过浏览器即可完成UML图的绘制。 5

使用PlantUML Web Server，用户只需输入PlantUML语法的文本描述，系统便会自动生成相应的图表。支持的图表格式包括PNG和SVG，用户可以根据需要选择合适的格式进行下载和使用。

该工具还提供了多种实用功能，例如自动刷新、暗模式切换、布局更改和窗口提取等。这些功能使得用户在使用过程中更加灵活和便捷，提升了整体的用户体验。

PlantUML Web Server完全基于JavaScript实现，确保了其在各种操作系统和浏览器中的兼容性。无论是Windows、macOS还是Linux用户，都可以无缝地使用这一工具进行UML图的绘制。

此外，PlantUML Web Server还提供了丰富的社区支持和文档资源。用户可以通过官方Discord服务器与其他用户交流，获取帮助和建议。同时，详细的文档也为用户提供了全面的使用指南和示例。

www.plantuml.com

🔌 IntelliJ IDEA插件

在IntelliJ IDEA中安装PlantUML插件，可以直接在IDE中绘制UML图。首先，打开IntelliJ IDEA，进入“File”菜单，然后选择“Settings”。 6

在设置窗口中，选择“Plugins”选项。在插件页面的搜索框中输入“PlantUML”，然后按下回车键。在搜索结果中，找到并选择“PlantUML integration”插件。 7

如果插件未安装，点击右侧的“Install”按钮进行安装。安装完成后，点击“OK”按钮关闭设置窗口。需要注意的是，安装完成后需要重启IntelliJ IDEA才能使插件生效。

重启IDEA后，在“File”菜单中选择“New”，会发现多了几个文件可以创建，这些就是UML文件。此时，用户可以直接在IDE中创建和编辑UML图。

为了使PlantUML插件正常工作，还需要安装Graphviz。首先，下载Graphviz 2.38版本并安装。安装后，将Graphviz 2.38安装位置下的bin目录加入电脑的系统环境变量Path中。

在IDEA中设置PlantUML，进入“File”菜单，选择“Settings”，然后在PlantUML插件的设置中指定Graphviz的安装路径。这样，用户就可以在IntelliJ IDEA中顺利绘制UML图了。

🔌 Visual Studio Code插件

Visual Studio Code也支持PlantUML插件，用户可以在插件市场中搜索并安装PlantUML插件，方便在代码编辑器中绘制UML图。这个插件在VSCode插件市场中非常受欢迎，用户可以通过搜索“PlantUML”找到下载量最大的插件，并点击安装。

安装完成后，用户可以在本地实时预览UML图，这需要安装PlantUML的jar包。插件支持高亮.puml等文件格式，使得编写PlantUML语法更加直观和便捷。

此外，PlantUML插件还提供了丰富的功能，包括语法高亮、自动完成和即时预览等。用户可以在编辑器中实时查看图表的渲染效果，极大地提升了工作效率。

安装插件的步骤非常简单：打开VSCode，进入插件市场，搜索“PlantUML”，然后点击安装。安装完成后，重启VSCode即可生效。用户可以在代码编辑器中创建或打开包含PlantUML代码的文件，并享受插件提供的各种功能。

🌐 PlantText UML Editor

PlantText是一个在线工具，主要用于从文本快速生成UML图。用户可以在浏览器中输入PlantUML语法，并生成相应的图像。 8

PlantText的主要功能是将用户输入的文本转换为UML图表，这使得它成为一个高效的工具，特别适合需要快速生成图表的场景。

用户只需在浏览器中输入PlantUML语法，PlantText就会自动生成相应的图像，支持多种UML图表类型，如类图、序列图、用例图等。

PlantText的界面简洁直观，用户无需安装任何软件，即可在任何有网络连接的设备上使用，极大地方便了用户的使用。

此外，PlantText还支持将生成的图像导出为多种格式，如PNG和SVG，方便用户在其他文档中嵌入和使用。

🌐 PlantUML Editor功能

PlantUML Editor提供了保存历史记录的功能，用户可以随时查看和恢复之前的编辑记录，方便管理和修改UML图。这一功能类似于Git的提交历史，用户可以追踪和回溯代码更改，极大地提升了工作效率。 9

通过点击保存按钮，用户的编辑记录会被添加到历史记录中。这使得用户在需要时可以轻松地恢复到之前的版本，避免了因误操作导致的图表丢失或错误。

此外，PlantUML Editor还支持代码高亮功能，使得编写PlantUML语法更加舒适和直观。用户可以在浏览器中直接编写和预览UML图，所见即所得，编辑和预览无缝切换。

PlantUML Editor的实时预览功能通过WebSocket实现，确保每一次改动都能即时体现在图表上。这种实时同步的特性，使得用户在绘制和修改UML图时更加高效和便捷。

总的来说，PlantUML Editor不仅简化了UML图的制作过程，还通过保存历史记录和实时预览等功能，极大地提升了用户的工作效率和使用体验。

🌐 其他推荐

除了上述工具，用户还可以尝试其他在线PlantUML编辑器和IDE插件，如PlantUML parse等，选择最适合自己需求的工具。PlantUML parse是一个方便快捷的工具，用户可以点击某个实体包或者某个实体类，直接生成类图并进行修改，极大地简化了绘图过程。

此外，用户还可以使用Mermaid.js，这是一个借鉴了PlantUML语法的工具。虽然功能上有所弱化，但它在图表美观度上有一定优势。Mermaid.js使用JavaScript编写，适合那些偏好Web技术的用户。

对于喜欢在IDE中工作的用户，IntelliJ IDEA和Visual Studio Code都提供了PlantUML插件。用户可以在插件市场中搜索并安装这些插件，方便在代码编辑器中直接绘制UML图。安装步骤通常包括在设置中找到Plugins，在marketplace中找到PlantUML integration并点击Install安装。

PlantText也是一个值得推荐的在线工具，主要用于从文本快速生成UML图。用户可以在浏览器中输入PlantUML语法，并生成相应的图像。这个工具简洁易用，适合需要快速生成图表的用户。

总的来说，用户可以根据自己的需求和偏好选择最适合的PlantUML编辑器和插件。无论是在线工具还是IDE插件，都有各自的优点和适用场景，帮助用户更高效地绘制UML图。 10
